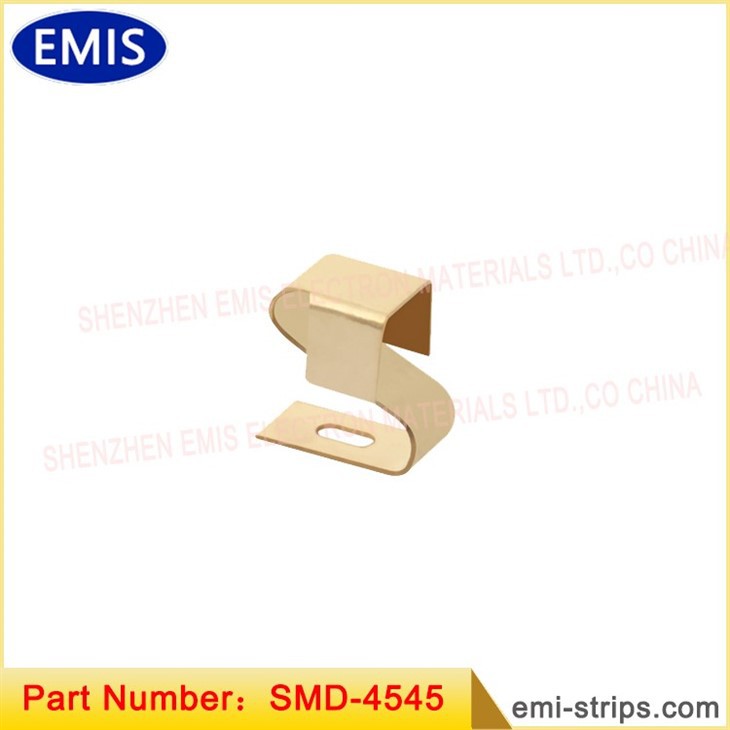

SMT Spring Contacts

ما مخاطبین فنری SMT را عرضه می کنیم. این چشمه ها از مواد اولیه مس بریلیوم وارداتی ساخته شده اند و سطوح آنها با آبکاری طلا برای افزایش رسانایی و مقاومت در برابر خوردگی آن ها استفاده می شود. ما بیش از 300 محصول برای انتخاب در دسترس داریم.

کنتاکت های فنری SMT (Surface Mount Technology) که به عنوان کنتاکت های فنری یا کانکتورهای فنری نیز شناخته می شوند، کانکتورهای الکتریکی هستند که برای مونتاژ روی تخته های مدار چاپی (PCB) طراحی شده اند. آنها معمولاً در دستگاه‌ها و سیستم‌های الکترونیکی مختلفی که نیاز به اتصال الکتریکی قابل اعتماد است، استفاده می‌شوند.

کنتاکت های فنری شامل یک فنر فلزی است که در بدنه ای پلاستیکی یا فلزی قرار گرفته است. فنر مقدار کنترل شده ای از نیرو را برای برقراری تماس الکتریکی بین نقطه تماس فنر و سطح یا جزء جفت فراهم می کند. هنگامی که فشرده می شود، فنر خم می شود تا فشار تماس را حفظ کند و اتصال قابل اعتماد را حتی در حضور لرزش یا شوک مکانیکی تضمین می کند.

در اینجا برخی از ویژگی ها و کاربردهای کلیدی تماس های فنری SMT آورده شده است:

ویژگی های کلیدی:

نصب سطحی: کنتاکت های فنر SMT برای فرآیندهای مونتاژ خودکار طراحی شده اند و به آنها اجازه می دهد مستقیماً روی سطح PCB نصب شوند.

فنر بارگذاری شده: مکانیزم فنر تماس مداوم با سطح جفت گیری را تضمین می کند و تغییرات در ارتفاع یا تراز را جبران می کند.

قابلیت اطمینان بالا: کنتاکت های فنری یک اتصال الکتریکی ثابت و قابل اعتماد را فراهم می کنند و خطر اتصالات متناوب یا از دست دادن سیگنال را کاهش می دهند.

مشخصات کم: طراحی فشرده ای دارند که آنها را برای کاربردهایی با محدودیت فضا مناسب می کند.

دوام: کنتاکت های فنر SMT اغلب از مواد با کیفیت بالا مانند فولاد ضد زنگ ساخته می شوند که دوام طولانی مدت و مقاومت در برابر خوردگی را تضمین می کنند.

برنامه های کاربردی:

اتصالات باتری: کنتاکت های فنری معمولاً در محفظه باتری دستگاه های الکترونیکی مانند تلفن های هوشمند، تبلت ها و وسایل الکترونیکی قابل حمل برای ایجاد اتصالات الکتریکی قابل اعتماد با پایانه های باتری استفاده می شوند.

تست و برنامه نویسی PCB: کنتاکت های فنری در برنامه های آزمایشی و برنامه نویسی استفاده می شوند و امکان اتصال الکتریکی موقت بین PCB و پروب های آزمایش یا آداپتورهای برنامه نویسی را فراهم می کنند.

اتصالات برد به برد: کنتاکت های فنری اتصالات الکتریکی قابل اعتماد بین PCB ها را امکان پذیر می کنند و از انتقال سیگنال مناسب و پایداری مکانیکی در برنامه هایی مانند دستگاه های تلفن همراه، الکترونیک خودرو و تجهیزات صنعتی اطمینان می دهند.

دستگاه‌های پوشیدنی: به دلیل مشخصات پایین و عملکرد قابل اعتماد، کنتاکت‌های فنری SMT برای دستگاه‌های پوشیدنی که فضا محدود است، مانند ساعت‌های هوشمند، ردیاب‌های تناسب اندام و دستگاه‌های پزشکی مناسب هستند.

اتصال و شارژ: از آنها در ایستگاه های اتصال یا پایه های شارژ برای برقراری اتصالات الکتریکی با دستگاه استفاده می شود و امکان انتقال داده یا شارژ را فراهم می کند.

کنتاکت های فنری SMT یک راه حل همه کاره برای اطمینان از اتصالات الکتریکی قابل اعتماد در کاربردهای مختلف الکترونیکی ارائه می دهد. انعطاف‌پذیری طراحی و سازگاری آنها با فرآیندهای مونتاژ خودکار، آنها را به یک انتخاب محبوب در صنعت الکترونیک تبدیل می‌کند.

جریان فرآیند تولید BeCu Fingerstock

مزایای شرکت

دو طراح حرفه ای ابزار، هر دو بیش از 10 سال تجربه طراحی دارند. ما با تجهیزات پردازش ابزار وارداتی و ظرفیت تولید ابزار قدرتمند، از مشکلات فنی در زمینه مهر زنی عبور می کنیم. بیش از 15 مجموعه قالب را می توان هر ماه تکمیل کرد.

تحویل سریع: 7 روز برای نمونه های دستی و 16 روز برای قالب های تولید انبوه.

عمر ابزار فوق‌العاده: شرکت ما بیش از 100 میلیون بار از مواد قالب ویژه استفاده می‌کند.

شرکت ما عمدتا از مواد اولیه شرکت BrushWellman، با مسئولیت محدود ایالات متحده استفاده می کند.

تجهیزات اصلی:

آسیاب دقیق: 4 مجموعه.

دستگاه فرز: 3 مجموعه;

دستگاه حفاری: 3 مجموعه;

برش سیم-الکترود: 2 مجموعه.

آسیاب ها: 1 مجموعه;

بقیه: 5 ست

آبکاری روی سطح تولید مس بریلیم

تصاویر ظاهری رایج محصولات آبکاری

الزامات زیست محیطی برای محصولات

محصولات BeCu ما الزامات گزارش SGS، گزارش ROHS، گزارش REACH، گزارش بدون هالوژن (HF) و غیره را برآورده می کنند.

شرکت ما دارای مجموعه کاملی از تجهیزات تست محصول است تا اطمینان حاصل شود که می توانیم محصولات با کیفیت و قابل اعتماد ارائه کنیم. هنگامی که محصولات ارسال می شوند، می توانیم یک سری کامل از گزارش های آزمایش را ارائه دهیم و برخی از تجهیزات در شکل زیر نشان داده شده است:

سوالات و کلید خرید فینستاستوک و واشر:

Q1: هدف از تماس های فنری SMT چیست؟

A1: کنتاکت های فنر SMT برای ارائه یک اتصال الکتریکی قابل اعتماد در دستگاه ها و سیستم های الکترونیکی طراحی شده اند. آنها تغییرات در ارتفاع یا تراز را جبران می کنند و از تماس مداوم اطمینان می یابند و خطر از دست دادن سیگنال یا اتصالات متناوب را به حداقل می رسانند.

Q2: چگونه کنتاکت های فنری SMT روی PCB ها نصب می شوند؟

A2: کنتاکت‌های فنری SMT اجزای نصب سطحی هستند، به این معنی که آنها مستقیماً بر روی سطح برد مدار چاپی (PCB) با استفاده از فرآیندهای مونتاژ خودکار، مانند ماشین‌های انتخاب و جاسازی یا لحیم کاری مجدد، نصب می‌شوند.

Q3: چگونه کنتاکت های فنر SMT یک اتصال الکتریکی قابل اعتماد را تضمین می کنند؟

A3: کنتاکت های فنر SMT از مکانیزم فنری استفاده می کنند که نیروی تماس کنترل شده را فراهم می کند. فنر خم می شود تا فشار را حفظ کند و تغییرات ارتفاع یا تراز را جبران کند و از تماس مداوم با سطح یا قطعه جفت اطمینان حاصل کند. این ویژگی طراحی خطر از دست دادن سیگنال و اتصالات متناوب را به حداقل می رساند.

Q4: آیا می توان کنتاکت های فنری SMT را به راحتی جایگزین یا دوباره کار کرد؟

A4: کنتاکت های فنر SMT را می توان جایگزین یا دوباره کار کرد، اما این بستگی به طراحی خاص و روند مونتاژ دارد. در برخی موارد می توان آنها را جدا کرد و به صورت جداگانه تعویض کرد. با این حال، مهم است که تأثیر بالقوه را بر اجزای همسایه در نظر بگیرید و از تکنیک‌های درست کار مجدد برای جلوگیری از آسیب رساندن به PCB اطمینان حاصل کنید.

Q5: آیا کنتاکت های فنری SMT برای کاربردهای با فرکانس بالا یا با سرعت بالا مناسب هستند؟

A5: کنتاکت های فنر SMT را می توان در کاربردهای با فرکانس بالا یا سرعت بالا استفاده کرد، اما ویژگی های طراحی و عملکرد خاص باید به دقت در نظر گرفته شود. خواص الکتریکی تماس فنر مانند امپدانس، ظرفیت خازنی و اندوکتانس ممکن است بر مناسب بودن آن برای کاربردهای خاص تأثیر بگذارد. هنگام انتخاب کنتاکت های فنری برای کاربردهای با فرکانس یا سرعت بالا، توجه به مشخصات سازنده و در نظر گرفتن الزامات کاربرد مهم است.
