تک اسلات BeCu Finger Stock

استوک انگشت تک شیار BeCu را می توان در واشرهای محافظ EMI یا کنتاکت های ESD استفاده کرد. برخی از استانداردها نیز در سیم پیچ هایی با طول 7.6 متر موجود هستند. محصول را می توان 100000 بار بدون تغییر شکل فشرده کرد.

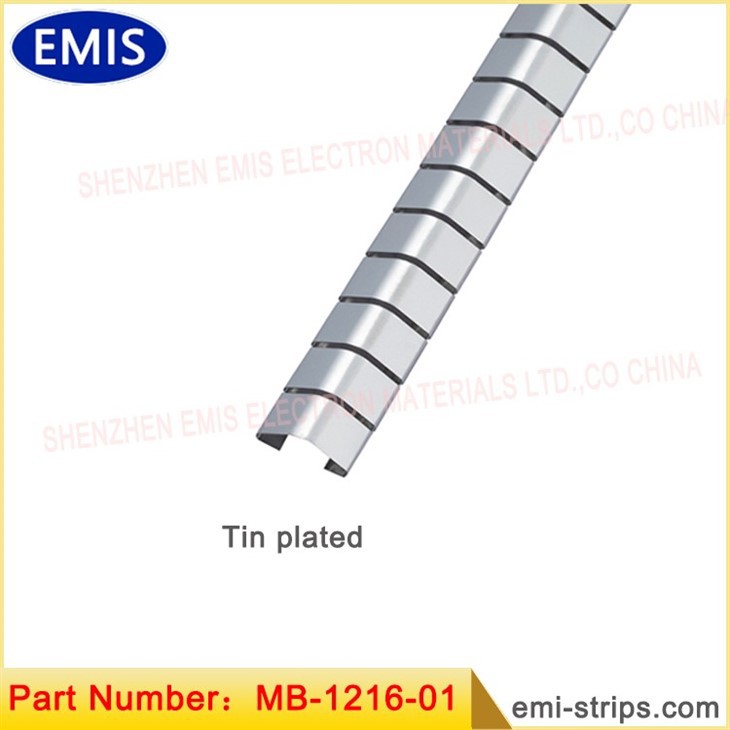

نکات: MB-1116-01 ضخامت=0.089mm;MB-1216-01 ضخامت=0.05mm، اندازه های دیگر یکسان است.

انگشت قطعه انگشت استوک و قالب واشر: مگابایت-1/2XXX-AA

یادداشت:

M: نمایان به عنوان فلز؛ B: نشان دهنده به عنوان مس بریلیم.

1: به عنوان ضخامت طبیعی مواد خام را نشان می دهد.

2: به عنوان ضخامت نازک تر یا فرآیند فوق العاده نرم نشان داده شود.

XXX: نمایش به عنوان بخش منحصر به فرد شماره.

AA برابر با {{0}}: محصولات مونتاژی؛ 01: پرداخت روشن؛ 0N: آبکاری Ni;

{{0}}S: آبکاری قلع؛0Z: آبکاری روی؛0G: آبکاری طلا؛ 0A: آبکاری Ag.

MS (P) -XXXX ٪ e2٪ 80٪ 93 AA

یادداشت ها: M: نشان دادن به عنوان فلز. S: نشان دادن به عنوان SUS، موارد دیگر مانند بالا.

حداقل هزینه ساخت اسلات

روش‌های نصب پایه انگشتی و واشر BeCu تک شیار: قطعات نصب شده در اسلات به راحتی با استفاده از شیارهایی که حرکت دو جهته لازم است نصب می‌شوند. به سادگی قطعه را در یک شکاف نصب کنید و آن را در شکاف دوم یا روی لبه قاب قرار دهید. مانند:MB-1216-01/1116-01/1136-01 و غیره.

ایده آل برای اتصال زمین و محافظ در کاربردهای محفظه الکترونیکی زیر.

دسته های پنل جلو - روکش های شاسی.

واحدهای پلاگین - Backplanes.

مجموعه های ساب رک.

برخی از استانداردها نیز در سیم پیچ هایی با طول 7.6 متر موجود هستند.

در حوزه الکترونیک و مخابرات، تداخل الکترومغناطیسی (EMI) و تخلیه الکترواستاتیک (ESD) چالش‌های مهمی را ایجاد می‌کنند. همانطور که دستگاه های الکترونیکی فشرده تر و به هم متصل می شوند، نیاز به محافظ EMI و حفاظت ESD بسیار مهم شده است. یکی از راه حل هایی که به دلیل تطبیق پذیری و قابلیت اطمینان آن شناخته شده است، تک اسلات BeCu Finger Stock است.

تک اسلات BeCu Finger Stock یک واشر انعطاف پذیر و انعطاف پذیر ساخته شده از آلیاژ مس بریلیوم (BeCu) است که به دلیل هدایت الکتریکی عالی و خواص مکانیکی خود مشهور است. این استوک انگشتی برای ارائه محافظ EMI قابل اعتماد و تماس ESD در کاربردهای مختلف طراحی شده است که آن را به گزینه ای ایده آل برای صنایعی مانند مخابرات، هوافضا، خودرو و الکترونیک پزشکی تبدیل می کند.

یکی از ویژگی های قابل توجه استوک تک اسلات BeCu Finger استاک سازگاری آن است. می توان از آن در واشرهای محافظ EMI استفاده کرد، که معمولاً برای جلوگیری از نشت تابش الکترومغناطیسی از محفظه های الکترونیکی استفاده می شود. این واشرها یک سد رسانا ایجاد می کنند که اجزای حساس را احاطه می کند و خطر تداخل میدان های الکترومغناطیسی خارجی را به حداقل می رساند و از عملکرد صحیح دستگاه های الکترونیکی اطمینان می دهد.

علاوه بر این، تک اسلات BeCu Finger Stock نیز به عنوان یک تماس ESD استفاده می‌شود که به منحرف کردن تخلیه‌های الکترواستاتیکی از مدارهای حساس کمک می‌کند. تخلیه های الکترواستاتیک می تواند صدمات جبران ناپذیری به قطعات الکترونیکی وارد کند که منجر به اختلال در عملکرد یا حتی خرابی کامل دستگاه شود. با استفاده از انگشت به عنوان یک تماس ESD، تولید کنندگان می توانند از محصولات خود در برابر رویدادهای ESD محافظت کنند و از طول عمر و قابلیت اطمینان آنها اطمینان حاصل کنند.

Single Slot BeCu Finger Stock در اشکال و پیکربندی های مختلف بسته به نیازهای برنامه خاص ارائه می شود. برخی از استانداردها در سیم پیچ هایی با طول 7.6 متر موجود هستند که امکان سفارشی سازی و نصب آسان در محفظه های مختلف الکترونیکی را فراهم می کند. این انعطاف‌پذیری مهندسان و طراحان را قادر می‌سازد تا انگشتان را با طیف گسترده‌ای از اشکال و اندازه‌ها تطبیق دهند و از محافظت EMI بهینه و حفاظت ESD اطمینان حاصل کنند.

یکی از مزایای کلیدی تک اسلات BeCu Finger Stock دوام استثنایی آن است. علیرغم انعطاف پذیری، استوک انگشت قادر است تا 100،{1}} بار بدون هیچ تغییر شکلی در برابر فشار مقاومت کند. این ویژگی در کاربردهایی که باز و بسته شدن مکرر محفظه های الکترونیکی رخ می دهد، مانند دستگاه هایی با محفظه باتری قابل جابجایی یا پانل های دسترسی، بسیار مهم است. طول عمر و قابلیت اطمینان استوک انگشت به عملکرد کلی و طول عمر دستگاه های الکترونیکی کمک می کند.

برای اطمینان از عملکرد با کیفیت و قابل اعتماد، رعایت استانداردها و دستورالعمل های صنعت ضروری است. تک اسلات BeCu Finger Stock با استانداردهای مختلفی از جمله استانداردهای مربوط به اثربخشی محافظ EMI و مقررات زیست محیطی مطابقت دارد. به سفارشی کردن انتخاب خوش آمدید.

جریان فرآیند تولید BeCu Fingerstock

شرکت ما عمدتا از مواد اولیه شرکت BrushWellman، با مسئولیت محدود ایالات متحده استفاده می کند.

جزء شیمیایی

----------------1.8 درصد -2 باشد. درصد (سری بریلیم بالا)

کبالت به اضافه نیکل----------0.۲۰ درصد (حداقل)

کبالت به اضافه نیکل به اضافه آهن----- 0.60 درصد (حداکثر)

مس--------------------باقی مانده است

اموال فیزیکی

هدایت الکتریکی (IACS) ---22-25 درصد

مدول الاستیسیته(psi)--- 18.5*10⁶

عملیات حرارتی Acuum می تواند سختی 1/4 ساعت یا 1/2 ساعت مواد خام BeCu را به سختی بیش از 373HV افزایش دهد تا از الزامات کشسانی محصولات BeCu اطمینان حاصل شود.

پارامترهای کلیدی:

درجه خلاء:<1Pa

دما: 600 فارنهایت

زمان خیساندن: 2 ساعت

گاز محافظ: نیتروژن

خلوص: 99.9999 درصد

الزامات زیست محیطی برای محصولات

محصولات ما الزامات گزارش SGS، گزارش ROHS، REACH، گزارش بدون هالوژن (HF) و غیره را برآورده می کنند.

پرسش و پاسخ فرآیند تولید و فناوری

س: 1 اگر مشکلاتی در نقشه های مشتریان در مورد تولید کمی وجود داشته باشد چه؟

A1: مهندسی ما توصیه های اصلاحی ارائه می دهد و سپس برای تأیید بیشتر به مشتریان تحویل می دهد و در مورد مشکلات مربوطه بحث می کند.

Q2: اگر مشتریان فقط یک نمونه بدون نقشه داشته باشند چه؟

A2: انتظار می رود مشتریان نمونه شما را به شرکت ما ارسال کنند و بخش کیفیت ما اندازه گیری ابعاد کلی را انجام خواهد داد. سپس بخش مهندسی ما نقشه را برای شرکت مجدد با مشتری ارائه می دهد.

Q3: اساس طراحی ساختار استاندارد BeCu Fingerstock ما چیست؟

A3: BeCu Fingerstock از قابلیت جایگزینی قوی برخوردار است، محصولات استاندارد ما به استاندارد جهانی BeCu Fingerstock برای اطمینان از ساختار معقول و عملکرد محافظ اشاره می کنند.

Q4: چرا از محصولات فن آوری نرم کننده استفاده نمی کنید؟

A4: تکنولوای نرم کننده استفاده از روش تصفیه شیمیایی است. پس از درمان ضخامت نرم کننده یکنواخت نیست اگر آبکاری نشود سطح کثیف می شود و غیره بر ظاهر آن تأثیر می گذارد.

Q5: عایق عملیات حرارتی 600F است. می توانید آن را تغییر دهید؟

A5: این بهترین دمای عملیات حرارتی ارائه شده توسط کارخانه مواد آمریکایی است و شرکت ما نمی تواند آن را تغییر دهد.
