واشر توری بافتنی





ما واشر مش سیم بافتنی را ارائه می دهیم که نوعی واشر EMC است که برای محافظت EMI و RFI استفاده می شود. با استفاده از بهترین مواد اولیه با کیفیت و تکنولوژی پیشرفته تولید می شود. واشر مش سیمی در اشکال مختلف برای کاربردهای مختلف وجود دارد. می تواند گرد، مستطیلی، دوتایی، گرد با دم و غیره باشد.





شماره قطعه	قطرφ	شماره قطعه	قطرφ
S-C-2424-B-0	٪CF٪862.4mm٪7B٪7B2٪7D٪7D.5٪2F٪7B٪7B4٪7D٪7D٪7D٪7B٪7B5٪7D٪7DMM	S-C-7979-B-0	٪CF٪867.9mm٪7B٪7B2٪7D٪7D.8٪2F٪7B٪7B4٪7D٪7D.٪7B٪7B5٪7D٪7DMM
S-C-3232-B-0	٪CF٪86 3.2 میلی متر٪7B٪7B2٪7D٪7D.5٪2F٪7B٪7B4٪7D٪7D٪7B٪7B5٪7D٪7DMM	S-C-9595-B-0	٪CF٪869.5 میلی متر٪7B٪7B2٪7D٪7D.8٪2F٪7B٪7B4٪7D٪7D٪7B٪7B5٪7D٪7DMM
S-C-4040-B-0	φ4.{1}}mm+0.5/-0.0mm	S-C-1313-B-0	٪CF٪8612.7mm٪7B٪7B2٪7D٪7D.8٪2F٪7B٪7B4٪7D٪7D.٪7B٪7B5٪7D٪7DMM
S-C-4848-B-0	٪CF٪864.8mm٪7B٪7B2٪7D٪7D.8٪2F٪7B٪7B4٪7D٪7D٪7B٪7B5٪7D٪7dmm	S-C-1515-B-0	٪CF٪8615.9mm٪7B٪7B2٪7D٪7D.٪7B٪7B3٪7D٪7D٪2F٪7B٪7B4٪7D٪7D.٪7B٪7B5٪7D٪7dmm
S-C-6464-B-0	φ6.4mm+0.8/-0.0mm	S-C-2525-B-0	٪CF٪8625.4mm٪7B٪7B2٪7D٪7D.٪7B٪7B3٪7D٪7D٪2F٪7B٪7B4٪7D٪7D.٪7B٪7B5٪7D٪7dmm

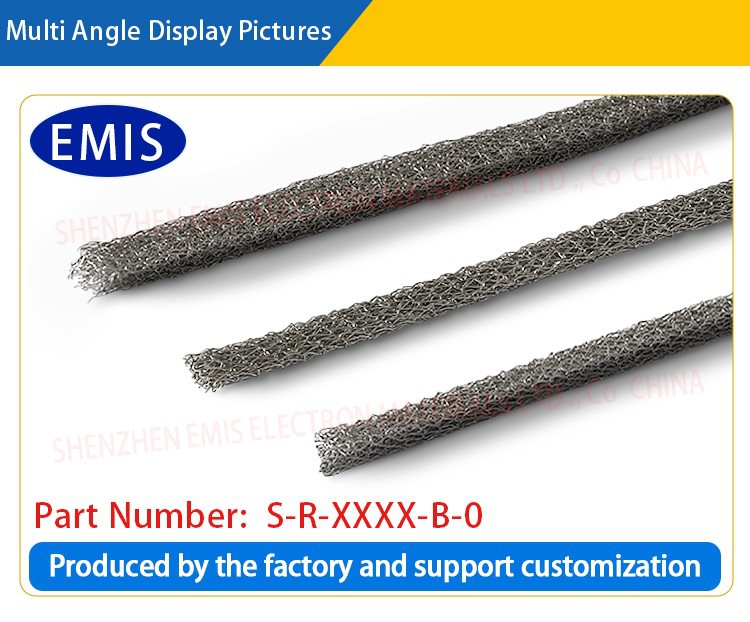

شماره قطعه	عرض	بالا	شماره قطعه	عرض	بالا
S-R-1616-B-0	1.6+0.3/-0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-7932-B-0	7.9+0.8/-0.0 میلی‌متر	3.2+0.5/-0 میلی‌متر
S-R-3216-B-0	3.2+0.3/-0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-9532-B-0	9.5+0.8/-0.0 میلی‌متر	3.2+0.5/-0 میلی‌متر
S-R-4816-B-0	4.8+0.4/-0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-1332-B-0	12.7+0.8/-0.0 میلی‌متر	3.2+0.5/-0 میلی‌متر
S-R-7916-B-0	7.9+0.8/-0.0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-1932-B-0	19.1+1.0/-0.0 میلی‌متر	3.2+0.5/-0 میلی‌متر
S-R-9516-B-0	9.5+0.8/-0.0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-2532-B-0	25.4+1.0/-0.0 میلی‌متر	3.2+0.5/-0 میلی‌متر
S-R-1316-B-0	12.7+0.8/-0.0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-4848-B-0	4.8+0.8/-0.0 میلی‌متر	4.8+0.8/-0.0 میلی‌متر
S-R-2424-B-0	2.4+0.5/-0.0 میلی‌متر	2.4+0.5/-0.0 میلی‌متر	S-R-6448-B-0	6.4+0.8/-0.0 میلی‌متر	4.8+0.8/-0.0 میلی‌متر
S-R-3224-B-0	3.2+0.5/-0.0 میلی‌متر	2.4+0.5/-0.0 میلی‌متر	S-R-2532-B-0	7.9+0.8/-0.0 میلی‌متر	4.8+0.8/-0.0 میلی‌متر
S-R-4824-B-0	4.8+0.8/-0.0 میلی‌متر	2.4+0.5/-0.0 میلی‌متر	S-R-6464-B-0	6.4+0.8/-0.0 میلی‌متر	6.4+0.8/-0.0 میلی‌متر
S-R-6424-B-0	4.8+0.8/-0.0 میلی‌متر	2.4+0.5/-0.0 میلی‌متر	S-R-7964-B-0	7.9+0.8/-0.0 میلی‌متر	6.4+0.8/-0.0 میلی‌متر
S-R-9524-B-0	9.5+0.8/-0.0 میلی‌متر	2.4+0.5/-0.0 میلی‌متر	S-R-9564-B-0	9.5+0.8/-0.0 میلی‌متر	6.4+0.8/-0.0 میلی‌متر
S-R-9516-B-0	9.5+0.8/-0.0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-1364-B-0	12.7+0.8/-0.0 میلی‌متر	6.4+0.8/-0.0 میلی‌متر
S-R-9516-B-0	9.5+0.8/-0.0 میلی‌متر	1.6+0.3/-0 میلی‌متر	S-R-9595-B-0	9.5+0.8/-0.0 میلی‌متر	9.5+0.8/-0.0 میلی‌متر



شماره قطعه	عرض	بالا	شماره قطعه	W	H
SB-4113-MD-0	12.7+1.6/-0.0 میلی‌متر	4.1+0.5/-0.0 میلی‌متر	SB-1988-MD-0	19.1+1.6/-0.0 میلی‌متر	8.8+0.8/-0.0 میلی‌متر
SB-1941-MD-0	19.1+1.6/-0.0 میلی‌متر	4.1+0.5/-0.0 میلی‌متر	SB-2588-MD-0	25.4+1.6/-0.0 میلی‌متر	8.8+0.8/-0.0 میلی‌متر
SB-1657-MD-0	{{0}}.6/-0.0 میلی متر	5.7+0.8/-0.0 میلی‌متر	SB-1910-MD-0	19.1+1.6/-0.0 میلی‌متر	10.4+1.2/-0.0 میلی‌متر
SB-1957-MD-0	{{0}}.6/-0.0 میلی متر	5.7+0.8/-0.0 میلی‌متر	SB-2810-MD-0	28.5+2.0/-0.0 میلی‌متر	10.4+1.2/-0.0 میلی‌متر
SB-1972-MD-0	19.1+1.6/-0.0 میلی‌متر	7.2+0.8/-0.0 میلی‌متر	SB-2513-MD-0	25.4+1.6/-0.0 میلی‌متر	13.6+1.6/-0.0 میلی‌متر
SB-2572-MD-0	{{0}}.6/-0.0 میلی متر	7.2+0.8/-0.0 میلی‌متر	SB-3113-MD-0	31.2+2.0/-0.0 میلی‌متر	13.6+1.6/-0.0 میلی‌متر



توجه:

1. مواد سیم بافته شده: مس بریلیوم، سیم مونل، سیم مسی قلع شده، سیم فولادی با روکش مس قلع، سیم آهنی با روکش مسی قلع شده، سیم فولادی ضد زنگ و غیره.

2. سطح سیم بافته می تواند رنگ طبیعی باشد. کنسرو شده؛ نیکل اندود؛ روکش نقره؛ روکش طلا و غیره؛

3. برای مواد خاص و اشکال ساختاری غیر استاندارد، سفارشی سازی پشتیبانی می شود. لطفا با مدیر فروش ما تماس بگیرید.

شماره مختصر محصول سیم بافته: TS-AABB-MD-P

اظهارات:

T نشان دهنده نوع است:

T است B: سیم بافته فلز مس بریلیوم. T است S: مش فلزی جامد. T است C: مش فلزی با هسته. T است S: مش سیم فلزی مهر و موم شده.

T است W: تسمه مش فلزی.

S نشان دهنده شکل است:

S است C: گرد. S است R: مربع؛ S است D:D شکل. S شکل P:P است. S شکل B:B است.

AABB: اندازه ساختار محصول.

M نشان دهنده ماده است: M B: مس بریلیم است. M S است: سیم فولادی ضد زنگ؛ M است M: سیم مونل; M است D: سیم مسی فسفر قلع شده. M F: سیم فولادی با روکش مسی قلع شده است.

D نشان دهنده مواد هسته داخلی است: D 0:none است؛ D است N: لاستیک کلروپرن. D است S: لاستیک سیلیکونی. D P: اسفنج پلی اورتان است.

P نمایانگر ظاهر است:0:natural color; P است S: بریلیم مس قلع شده. P است N: مس بریلیم اندود شده با نیکل. P عبارت است از Z: مس بریلیم که با روی اندود شده است.





معرفی کنید

واشر مش سیم بافتنی یک واشر کامپوزیت ساخته شده از توری سیمی بافتنی و مواد الاستیک است. در مقایسه با واشر مش سیم بافته شده، سیم فلزی واشر مش سیم بافتنی با تکنولوژی بافندگی خاص بافته می شود که دارای ویژگی های ساختاری و مزایای عملکردی متفاوتی است. این به طور گسترده ای در صنایعی استفاده می شود که نیاز به آب بندی بالا، اثر محافظ الکترومغناطیسی قوی یا عملکرد رسانا دارند، که آب بندی عالی، جذب شوک و عملکرد ضد تداخل را ارائه می دهد.

ویژگی ها:

محافظ الکترومغناطیسی: به طور موثر در برابر تداخل الکترومغناطیسی خارجی (EMI) و تداخل فرکانس رادیویی (RFI) مقاومت می کند و از عملکرد عادی تجهیزات حساس محافظت می کند.

عملکرد آب بندی: مواد الاستومری اثر آب بندی قابل اعتمادی را برای جلوگیری از نشت مایع، گاز یا ذرات ارائه می دهند.

رسانایی: مش سیم فلزی هدایت خوبی را تضمین می کند و از تجهیزات الکترونیکی در برابر آسیب های ساکن محافظت می کند.

ضد لرزش و جذب شوک: به طور موثر آسیب ارتعاش به تجهیزات را کاهش می دهد و عمر مفید تجهیزات را افزایش می دهد.

مقاومت در برابر دما و خوردگی بالا: با استفاده از مقاوم در برابر حرارت بالا، فولاد ضد زنگ و سایر مواد، می تواند در شرایط شدید پایدار و طولانی مدت کار کند.

فرآیند تولید

1. انتخاب و درمان سیم فلزی

ابتدا مواد سیم فلزی مناسب را انتخاب کنید. مواد متداول عبارتند از فولاد ضد زنگ، مس، مس بریلیم، نیکل و سایر فلزات که دارای رسانایی عالی، مقاومت در برابر دمای بالا و مقاومت در برابر خوردگی هستند. قطر، استحکام، رسانایی و سایر خواص سیم فلزی باید با توجه به الزامات عملکردی واشر نهایی تعیین شود.

عملیات سطحی: به منظور بهبود مقاومت در برابر خوردگی و دوام سیم فلزی، سیم فلزی معمولاً تحت درمان سطحی (مانند آبکاری نیکل، آبکاری کروم، غیرفعال کردن و غیره) قرار می گیرد تا از پایداری آن در استفاده طولانی مدت اطمینان حاصل شود.

2. بافندگی و بافندگی مفتول فلزی

سیم فلزی از طریق فرآیند بافندگی به صورت مش در هم می‌پیچد. بافندگی محکم‌تر و از نظر ساختاری پایدارتر از فرآیندهای بافندگی سنتی است که می‌تواند استحکام و دوام کلی مش سیم فلزی را افزایش دهد. روش های بافت توری فلزی بافتنی معمولاً شامل بافت ساده و بافت پارچه جناغی و ... می باشد و روش بافت مناسب با توجه به نیاز کاربردی خاص محصول انتخاب می شود.

فرآیند بافندگی: در دستگاه بافندگی، مفتول فلزی از طریق سوزن‌ها و قاب‌های نخ دستگاه بافندگی به صورت توری در می‌آیند تا ساختار مشبکی با مشخصات مختلف را تشکیل دهند. توری فلزی بافتنی معمولاً دارای استحکام کششی و مقاومت پارگی خوبی است و برای محیط هایی با فشار بالا یا دمای بالا مناسب است.

پرس در دمای بالا: مش سیم از طریق حرارت و فشار در دمای بالا با مواد الاستومری ترکیب می‌شود تا اطمینان حاصل شود که این دو به طور محکم به یکدیگر متصل می‌شوند و یک ساختار ترکیبی تشکیل می‌دهند.

فرآیند اتصال: همچنین می توانید از چسب قوی یا چسب های مخصوص برای اتصال توری سیمی با مواد الاستومری استفاده کنید تا از پایداری طولانی مدت و اثر آب بندی آن اطمینان حاصل کنید.

3. ولکانیزاسیون یا درمان درمان

برای مواد الاستومری لاستیکی، معمولاً عملیات ولکانیزاسیون مورد نیاز است. فرآیند ولکانیزاسیون زنجیره‌های مولکولی لاستیک را از طریق گرمایش و واکنش‌های شیمیایی به هم متصل می‌کند و خاصیت ارتجاعی و درجه حرارت بالا و مقاومت در برابر سایش را افزایش می‌دهد.

پخت: عملیات ولکانیزاسیون یا سایر فرآیندهای پخت باعث می شود الاستومر دارای آب بندی خوب، مقاومت در برابر فشار و مقاومت در برابر حرارت باشد و عملکرد جامع واشر را بهبود بخشد.

4. برش و شکل دادن

واشر توری بافتنی را که ترکیب شده است به اندازه و شکل مورد نیاز برش دهید. این مرحله معمولاً نیاز به استفاده از ابزارهای برش دقیق دارد تا اطمینان حاصل شود که اندازه محصول دقیق است، لبه ها صاف هستند و می تواند نیازهای نصب تجهیزات مختلف را برآورده کند.

برش دقیق: از برش لیزری یا برش قالب برای اطمینان از کیفیت برش هر واشر و جلوگیری از آسیب به مش سیم یا الاستومر در طول فرآیند برش استفاده کنید.



حوزه های کاربردی

تجهیزات الکترونیکی: برای حفاظت الکترومغناطیسی و تخلیه الکترواستاتیکی استفاده می شود تا اطمینان حاصل شود که تجهیزات از تداخل خارجی محافظت می شود.

صنعت خودرو: در تجهیزات الکترونیکی داخلی برای جلوگیری از تداخل الکترومغناطیسی و ایجاد حفاظت از آب بندی استفاده می شود.

هوافضا: برای اطمینان از قابلیت اطمینان آن در محیط های سخت، محافظ الکترومغناطیسی و حفاظت آب بندی برای تجهیزات هوافضا با دقت بالا ارائه دهید.

تجهیزات صنعتی: برای آب بندی و حفاظت از ماشین آلات و تجهیزات مختلف برای جلوگیری از نشت مایع و افزایش عملکرد ضد لرزش استفاده می شود.

صنعت انرژی: برای اطمینان از عملکرد پایدار تجهیزات، محافظ الکترومغناطیسی و حفاظت زمینی موثر را برای تجهیزات برق فراهم کنید.

مزایای ما:

ما یک شرکت نوآورانه متخصص در تحقیق و توسعه، تولید و فروش واشرهای توری سیمی بافتنی هستیم و متعهد به ارائه راه حل های آب بندی، محافظ، رسانا و ضد ضربه با کیفیت بالا به مشتریان در سراسر جهان هستیم. این شرکت فرآیندهای تولید و انباشت فنی پیشرفته ای دارد و قادر است محصولات و خدمات سفارشی را برای مشتریان در زمینه های مختلف ارائه دهد.

در کارخانه ما می‌دانیم که برنامه‌های مختلف ممکن است نیازمندی‌های منحصر به فردی داشته باشند. به همین دلیل است که واشرهای توری بافتنی ما کاملاً قابل تنظیم و تغییر هستند. ما طیف وسیعی از گزینه‌ها، از جمله اندازه‌ها، شکل‌ها، ضخامت‌ها و روش‌های نصب مختلف را ارائه می‌کنیم که به مشتریان خود اجازه می‌دهد راه‌حل مناسبی برای رفع نیازهای خاص محافظ EMI خود پیدا کنند. تیم کارشناسان ما از نزدیک با مشتریان همکاری می کنند تا نیازهای آنها را درک کنند و واشرهای سفارشی را ارائه دهند که کاملاً با برنامه های آنها سازگار است.

تماس با ما:

چه نیاز به واشرهای توری بافتنی سفارشی داشته باشید یا در طول فرآیند انتخاب محصول سؤالی داشته باشید، ما از صمیم قلب پشتیبانی فنی حرفه ای و خدمات پس از فروش را به شما ارائه خواهیم داد. برای اطلاعات بیشتر در مورد محصولات و خدمات ما با ما تماس بگیرید.



صلاحیت محصول



فرآیند تولید واشر توری فلزی بافتنی

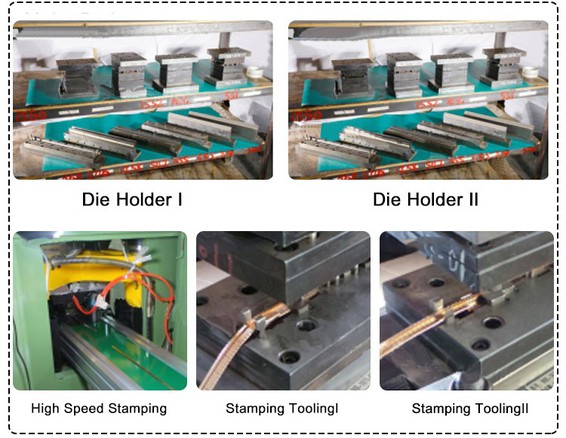

قابلیت طراحی و ساخت ابزار

تجهیزات اصلی:

آسیاب دقیق: 4 مجموعه.

دستگاه فرز: 3 مجموعه;

دستگاه حفاری: 3 مجموعه;

برش سیم-الکترود: 2 مجموعه;

آسیاب ها: 1 مجموعه;

بقیه: 5 ست



پارامتر مشخصه مواد خام BeCu

جزء شیمیایی

Be-----------1.8%-2.%(سری بریلیوم بالا)

کبالت + نیکل{1}}.20٪ (حداقل)

کبالت + نیکل + آهن------ 0.60% (حداکثر)

مس-------باقی مانده است



دارایی فیزیکی

هدایت الکتریکی (IACS)---22-25%

مدول الاستیسیته (psi) --- 18.5*10⁶

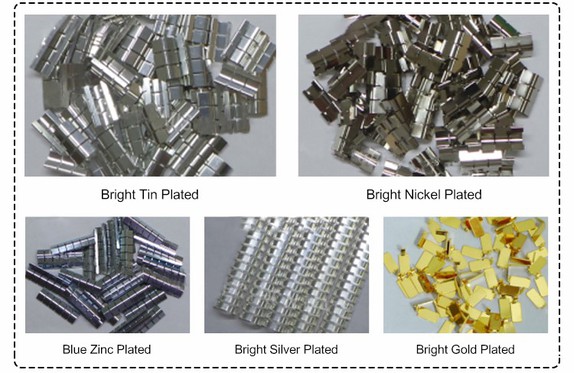

آبکاری روی سطح تولید مس بریلیم

تصاویر ظاهری رایج محصولات آبکاری



تحویل، حمل و نقل و سرویس دهی

ظرفیت تحویل سریع

1. زمان سرب فله معمولی: کمتر از 3 روز.

2. حداکثر زمان برای محصولات ویژه: کمتر از 7 روز.

3. زمان سرب معمولی نمونه رایگان: کمتر از 2 روز.

4. زمان تحویل برای محصولات ویژه: کمتر از 7 روز.

5. زمان تکمیل تولید نمونه دستی: کمتر از 7 روز





سوالات متداول

Q1: واشر مش سیم بافتنی چیست؟

A1: واشر توری سیمی بافتنی یک واشر ساخته شده از یک توری فلزی و یک ماده الاستومری است. این ترکیبی از استحکام بالای مش فلزی و آب بندی مواد الاستومری است و دارای عملکردهای متعددی مانند محافظ الکترومغناطیسی، آب بندی، رسانایی و ضد ضربه است. این به طور گسترده ای در الکترونیک، خودرو، هوا فضا و سایر زمینه ها استفاده می شود.



Q2: آیا فرآیند تولید واشر مش سیم پیچیده است؟

A2 فرآیند تولید واشر مش سیم بافتنی نسبتاً پیچیده است و باید مراحل زیر را طی کند: انتخاب و پردازش مفتول فلزی، بافندگی و بافندگی، قالب‌گیری مواد الاستومری، ترکیب مش سیم و الاستومر، ولکانیزه کردن یا پخت، برش دقیق، بازرسی و آزمایش کیفیت، و غیره. هر لینک برای اطمینان از برتری عملکرد محصول نیاز به کنترل دقیق دارد.



Q3: تفاوت بین واشرهای توری سیمی بافتنی و سایر انواع واشر چیست؟

A3 در مقایسه با واشرهای لاستیکی سنتی و واشرهای فلزی، واشرهای توری سیمی بافتنی دارای ویژگی های قابل توجه زیر هستند:

عملکرد محافظ الکترومغناطیسی قوی تر: می تواند به طور موثر از تداخل الکترومغناطیسی جلوگیری کند و برای مواردی که نیاز به سازگاری الکترومغناطیسی بالا دارند مناسب است.

عملکرد آب بندی بهتر: از طریق ترکیب الاستومر و مش سیمی، اثر آب بندی قوی تری را فراهم می کند.

مقاومت محیطی شدید: با محیط های کاری سخت مانند دمای بالا و فشار بالا سازگار شوید و عملکرد خوب را حفظ کنید.

مقاومت عالی در برابر شوک: ترکیب مواد الاستومری باعث می شود واشرهای توری سیمی بافتنی دارای مقاومت ضربه ای قوی و عملکرد جذب ضربه باشند.



Q4: واشر مش سیم بافتنی مناسب را انتخاب کنید؟

A4 هنگام انتخاب واشر مش سیم بافتنی، باید عوامل زیر را در نظر بگیرید:

محیط کاربرد: مانند دما، فشار، خورندگی، ارتعاش و غیره.

الزامات محافظ الکترومغناطیسی: اگر نیاز به جلوگیری از تداخل الکترومغناطیسی دارید، یک واشر مش سیمی با عملکرد محافظ الکترومغناطیسی خوب انتخاب کنید.

الزامات آب بندی: مواد مناسب را با توجه به نوع محیط مورد آب بندی (گاز، مایع و غیره) انتخاب کنید.

دوام و عمر: یک ماده بسیار بادوام مناسب برای استفاده طولانی مدت انتخاب کنید.



Q5: مواد رایج برای واشرهای مش سیم چیست؟

A5: مواد عبارتند از:

فولاد ضد زنگ: دارای مقاومت در برابر خوردگی عالی و مقاومت در برابر دمای بالا است و اغلب در کاربردهایی که نیاز به دوام بالا دارند استفاده می شود.

مس بریلیم: هدایت الکتریکی خوبی دارد و برای کاربردهای محافظ الکترومغناطیسی مناسب است.

آلیاژ نیکل: دارای مقاومت در برابر دمای بالا و مقاومت در برابر خوردگی، مناسب برای محیط های کاری شدید.

مس: هدایت الکتریکی خوبی دارد و برای محافظ و محافظت در تجهیزات الکتریکی مناسب است.



Q6: آیا می توان واشرهای مش سیم بافته شده را با توجه به نیاز مشتری سفارشی کرد؟

A6: بله، واشرهای مش سیم بافتنی را می توان با توجه به نیازهای خاص مشتریان سفارشی کرد. این شامل سفارشی کردن دیافراگم مش سیم، جنس سیم، نوع الاستومر، اندازه و شکل واشر و غیره است. با توجه به نیازهای کاربردی مختلف، ما می توانیم راه حل های سفارشی را به مشتریان ارائه دهیم.



Q7: چگونه می توان از واشرهای مش سیم بافتنی نگهداری و مراقبت کرد؟

A7: بازرسی منظم: به طور منظم یکپارچگی واشر را بررسی کنید تا مطمئن شوید که آسیب، سایش یا پیری وجود ندارد.

تمیز کردن: برای جلوگیری از آسیب رساندن به مواد، هنگام تمیز کردن از حلال های شیمیایی بسیار قوی استفاده نکنید. توصیه می شود با یک شوینده خنثی و یک پارچه نرم پاک کنید.

تعویض: اگر واشر برای مدت طولانی در یک محیط شدید قرار دارد، برای اطمینان از عملکرد تجهیزات، آن را به طور مرتب تعویض کنید.
